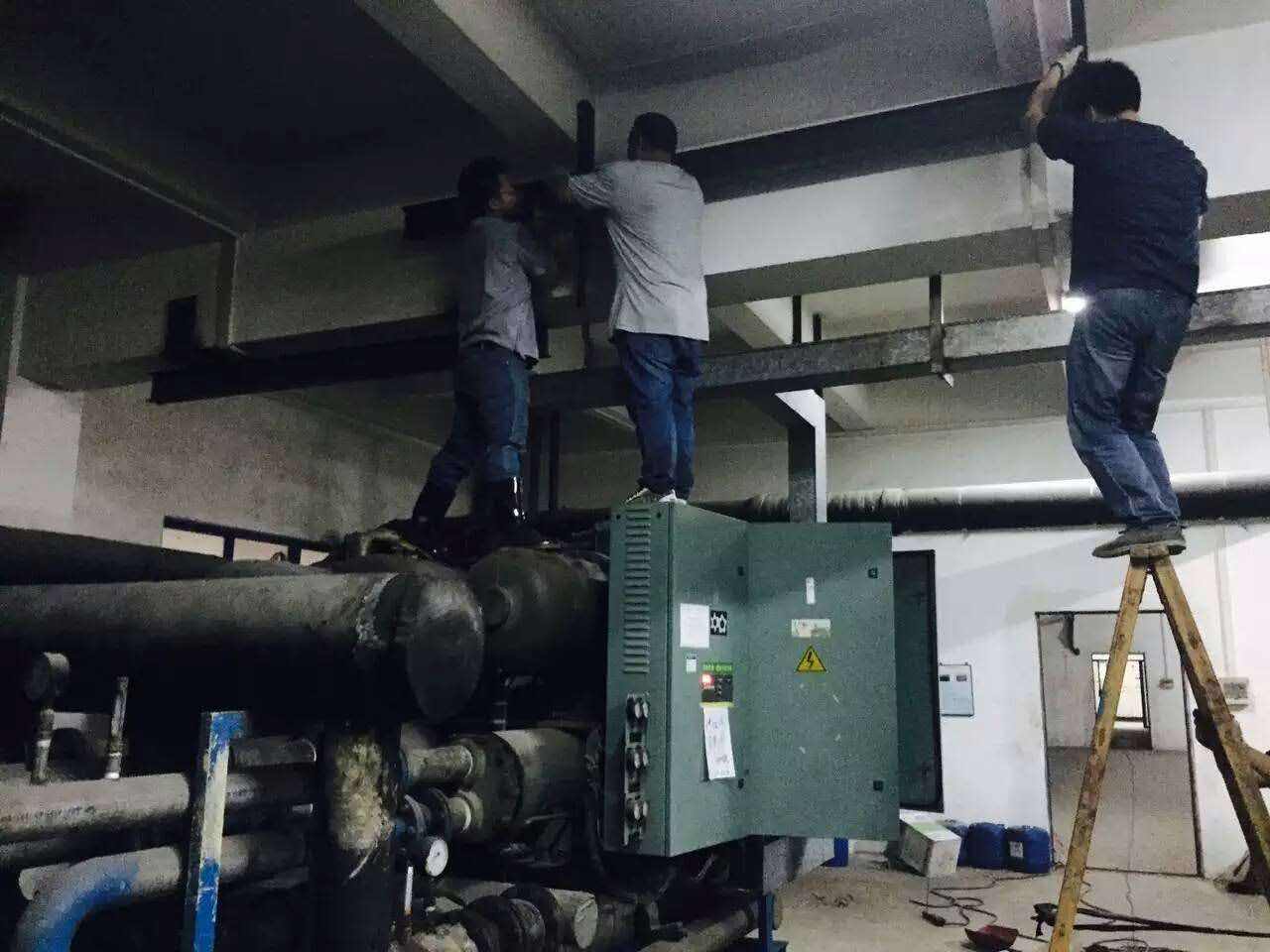

中央空调水冷机组，水路改道，从新安装。

1．1机组安装前期准备

1、机组应有专用机房，并应采取措施将机组运行时产生的热量从机房排走，通风量能够维持室温不超过35℃的要求。

2、 机组应安装在不变形的刚性底座或混凝土基础上，该基础应表面平整，应能承受机组运行时的重量。

3、 机组基础四周应有排水沟等足够排放能力的排水措施，以便季节性停止运行或维修时排放系统中的水。

4、机房应有足够的空间以便机组的安装和维修保养；机房应有足够的拔管空间；同时压缩机上方不应敷设管道及线管。

5、建议安装水管时与机组的接管尺寸之间预留装隔振橡胶接管的间距，以便机组到达现场后有合适的施工和调整空间。

6、为使电气元件正常工作，不要把机组安放在灰尘污物，腐蚀性烟雾和湿度大的地方，如果有这种情况存在，必须给予纠正。

7、应准备的材料及工具：软接头、防震软垫、吊装设备、吊装横梁、吊链、千斤顶、滑动垫木、垫滚、撬棒。

1．2机组的吊运及定位

1．2．1、般运

建议使用吊车搬运。

1. 机组出厂前已经过严格的包装和检验，以确保机组在正常情况下抵达目的地，安装者、搬运者和吊装者都应同样地保护机组，杜绝由于野蛮操作而损坏机组，特别注意不要对一些角阀、管路产生碰撞以免制冷剂泄露。

2. 机组在搬运移动时应保持水平，切勿倾斜，可使用吊车，使用吊车时必须用有吊装标志的底部吊耳孔，吊索与机组的接触部位应有支撑物隔离。应确保吊索能承受整个机组的重量，否则将造成机组损坏或严重的人身伤害。不要用叉车提升或移动机组。

3. 如果不具备垂直提升条件，可采用水平滚动方法，即用千斤顶将两端顶起一定高度，把垫滚放在机组滑动垫木支座下，将机组滚动就位后，再取下滑动垫木。使用水平滚动法移动机组时，力只能用在机架上或滑动垫木上。

1．3管道连接

机组安装就位后进行水系统管道安装施工，或将已布置好的水系统管道与机组蒸发器和冷凝器的水管口连接。

1．3．1、一般要求

1、空调系统水管路的安装、保温，应由专业设计人员设计指导，并执行暖通空调安装规范的相应规定。

2、进出水管路应按机组上标识要求连接。一般规定为：冷凝器水管下进上出；蒸发器冷媒接管侧为冷冻水进水口侧。

3、水系统必须选配流量和扬程合适的水泵，以确保机组正常供水。水泵与机组和水系统管路之间除采用防震软接头连接外，还应自设支架以免机组受力。安装时的焊接工作应避免对机组造成损坏。

4、在蒸发器和冷凝器的出水管上安装流量开关。将流量开关与控制柜内的输入接点连锁。其安装要求如下：

* 流量开关应垂直安装在出水管上；

* 流量开关两边至少应有5倍管道直径的直管段；不要将其安装在接近弯管、孔板及阀门的附近；

* 开关上箭头指向必须与水管的水流方向一致；

* 为防止流量开关的颤抖，应将水系统中的所有的气体排放出去。

* 调节流量开关，使它在水流量低于最小流量（最小流量为设计流量的40%）时处于分离状态。当水流量符合要求时，水流开关应该保持闭合状态。

5、机组的进水管路前必须安装水过滤器。

6、系统水管路冲洗和保温要在与机组连接前进行，避免脏物损坏机组。

7、水系统设计承受水压1.0Mpa。为防止损坏蒸发器和冷凝器，不可超压使用。

警告：严禁管道在未冲洗干净前就与机组连接。

1．3．2、冷凝器管路连接

注意：冷却水出水管路须装一支管供冬季放水用，冷却水管路进出口须设有旁通管，供管道清洗和维修之用。

1、冷却水管路系统必须先安装防震软接头、温度计、压力表、排水阀、截止阀、水过滤器、止逆阀、靶式流量控制器等，再与冷却塔进出水管路相连。参见下图。

2、供水管路要尽可能短，管路的规格要根据水泵的有效扬程、管路流量和流速而定，而不依照接头规格。

3、在冷凝器封头上装配有排水、排气接头。以螺塞封口。应将螺塞替换为（1/4NPT放气和1/2NPT排水）球阀。

4、冷凝器的水口方向可以根据用户的要求更改。更改时需注意以下几点：

    * 需确认正确的隔板位置，使用新的橡胶密封圈。

    * 冷却水的温度、流量测量装置需重新布置。

    * 拆装水室端盖时，紧固螺栓要按一定的顺序进行：轻轻收紧第一个螺栓，然后再轻轻收紧位于180°方向的那个螺栓。继续这样的顺序收紧第3个螺栓，然后再轻轻收紧与第3个螺栓成180°的第4个螺栓。依此类推。
